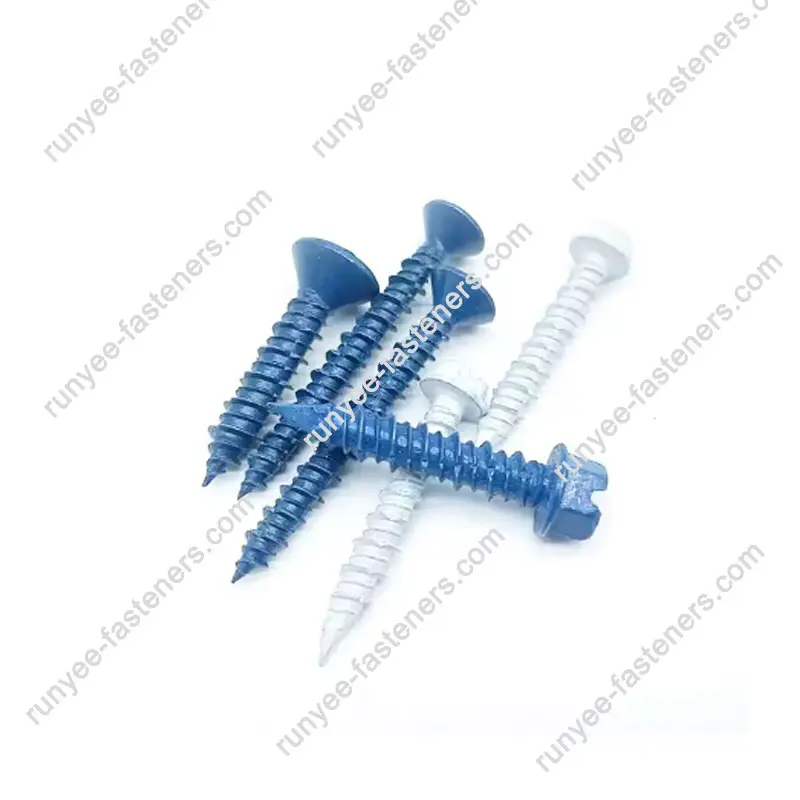

Vite per calcestruzzo a testa esagonale con rondella per collegamento in acciaio e calcestruzzo

RunyeeLa fabbrica offre viti per calcestruzzo a testa esagonale con rondella per collegamento in acciaio e calcestruzzo, progettate per progetti che richiedono il fissaggio di legno o dispositivi in ​​calcestruzzo, muratura e blocchi. La testa della rondella esagonale fornisce un'ampia superficie di appoggio, distribuendo la forza di serraggio in modo uniforme per impedire la fuoriuscita nei materiali più morbidi. La punta a punta di diamante consente un avvio preciso nei fori preforati, mentre la filettatura alto-basso con tre linee di taglio crea filettature interne nel materiale di base senza generare pressione di espansione radiale, eliminando il rischio di fessurazione comune con i tradizionali ancoraggi ad espansione. Il rivestimento Ruspert blu è un sistema multistrato (fosfato di zinco + resina epossidica + finitura) che offre da 500 a 1500 ore di resistenza alla nebbia salina neutra, rendendolo adatto sia per esposizioni interne che esterne. Questa apparecchiatura supporta un'ampia gamma di applicazioni, tra cui il fissaggio del davanzale della finestra, il fissaggio del corrimano, l'ancoraggio del telaio della porta e i collegamenti strutturali in cui l'acciaio incontra il cemento. La produzione comprende tipi di testa (piatta, cilindrica, esagonale) e azionamenti (a fessura, non a fessura, Phillips) con trattamento termico e rivestimento completamente interni. I controlli di qualità includono la verifica del profilo della filettatura, la mappatura della durezza e i test di coppia per garantire che ogni lotto soddisfi gli standard prestazionali di livello costruttivo.

Specifiche dimensionali e dati di rivestimento

La tabella seguente elenca i parametri verificati per la vite per calcestruzzo con testa a rondella esagonale per collegamenti in acciaio e calcestruzzo, in base ai registri di produzione e alla convalida di terze parti.

La geometria della punta a punta di diamante riduce gli spostamenti durante l'installazione, consentendo un posizionamento accurato anche in calcestruzzo denso. Le tre linee di taglio sul profilo della filettatura migliorano la rimozione dei trucioli e riducono la coppia di installazione rispetto alle versioni con filettatura standard.

Linee guida per l'installazione e preparazione del supporto

La corretta installazione della vite per calcestruzzo a testa esagonale con rondella per il collegamento in acciaio e calcestruzzo richiede il rispetto di una serie di passaggi verificati per ottenere i valori di tenuta nominali.

• Preforatura:Utilizzare una punta da trapano con punta in metallo duro corrispondente al diametro nominale meno 0,2 mm. La profondità della perforazione deve superare la lunghezza dell'ancoraggio di almeno un diametro completo per consentire l'accumulo di polvere.
• Pulizia del foro:Rimuovere polvere e detriti utilizzando aria compressa o una pompa manuale. Le particelle residue riducono l'impegno del filo e la resistenza allo sfilamento.
• Metodo di guida:Utilizzare un avvitatore a percussione a coppia controllata o un trapano con una punta a fessura/Phillips secondo necessità. Velocità di guida consigliata: 800–1200 giri/min per evitare il surriscaldamento e lo sfilamento del filo.
• Limiti di coppia:Per un diametro di 1/4" in cemento solido (C20/25), la coppia di installazione consigliata è di 8–12 N·m. Un superamento di questo valore potrebbe danneggiare l'incavo dell'unità o strappare la filettatura in substrati più morbidi.
• Tipi di substrato:Adatto per calcestruzzo pieno, mattoni, blocchi forati e pietra. Per i materiali cavi l'ancoraggio si impegna con le pareti della cavità; i valori di carico dovrebbero essere confermati da test specifici del sito.

Questa attrezzatura non fa affidamento sulle forze di espansione, pertanto le distanze dai bordi possono essere ridotte a 2 volte il diametro senza causare esplosioni, a differenza degli ancoraggi ad espansione meccanica che richiedono distanze dai bordi maggiori.

Prestazioni e selezione del rivestimento Ruspert

Il rivestimento blu Ruspert applicato a questa apparecchiatura è un sistema a tre strati che fornisce un'eccezionale protezione dalla corrosione e consistenza estetica per le applicazioni esposte.

• Strato di base:Rivestimento di conversione al fosfato di zinco: migliora l'adesione e fornisce una protezione sacrificale iniziale.
• Strato intermedio:Resina epossidica – agisce come una barriera contro l’umidità e l’ingresso di cloruro.
• Finitura:Finitura a base di poliuretano in blu: stabile ai raggi UV, resistente all'abrasione e garantisce uniformità del colore tra i lotti.
• Prestazioni in nebbia salina:A seconda dello spessore del rivestimento (8–15 μm), il prodotto raggiunge da 500 a 1500 ore di resistenza alla nebbia salina neutra secondo ASTM B117, adatto per ambienti costieri e industriali.

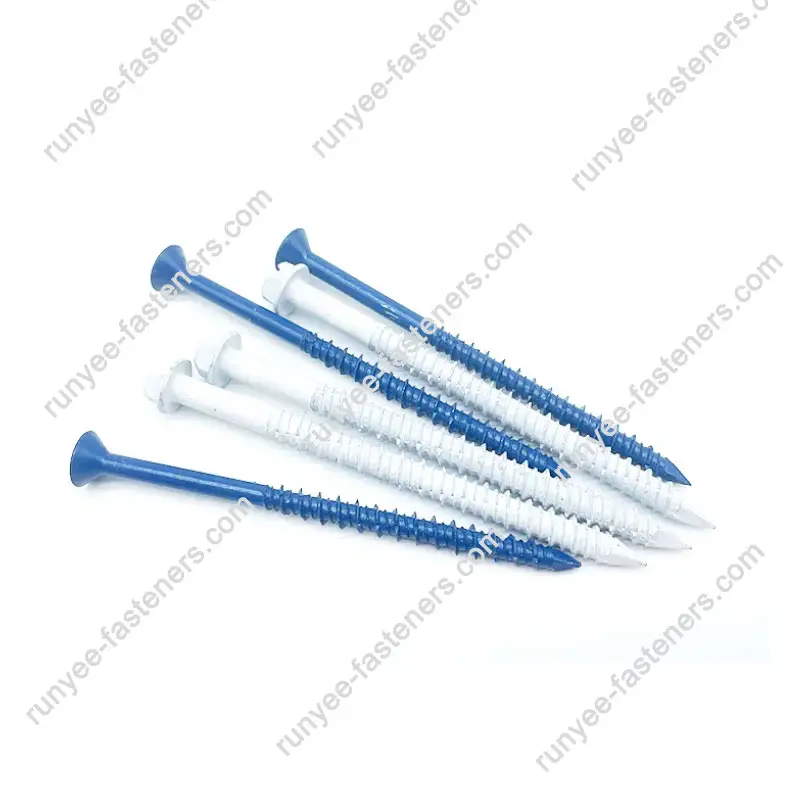

• Rivestimenti alternativi:White Ruspert è disponibile anche per progetti che richiedono un aspetto visivo diverso pur mantenendo livelli simili di protezione dalla corrosione.

Lo spessore viene monitorato in linea utilizzando la misurazione della fluorescenza a raggi X per garantire una copertura uniforme sulla testa, sui fianchi del filo e sulla punta diamantata. Ciò impedisce il cedimento prematuro del rivestimento dei vuoti nelle aree critiche di stress.

Controllo qualità e tracciabilità dei lotti

Il processo di produzione della vite per calcestruzzo con testa a rondella esagonale per collegamenti in acciaio e calcestruzzo è regolato da un sistema di ispezione in più fasi in linea con i requisiti ISO 9001:2015.

• Verifica della materia prima:Ciascuna bobina di filo C1022A viene sottoposta a spettrometria di emissione ottica per verificare il contenuto di carbonio (0,20–0,25%) e i livelli di manganese. Le prove di trazione confermano la duttilità prima della piegatura a freddo.
• Testata a freddo e rullatura del filetto:Controlli durante il processo ogni 30 minuti utilizzando comparatori ottici e misuratori di filettatura per monitorare il diametro principale, il passo e la geometria della linea di taglio.
• Trattamento termico:Forni continui a nastro a maglia con atmosfera controllata. La durezza superficiale (HV 530-560) e la durezza al cuore (HV 380-420) vengono verificate utilizzando tester Vickers sui campioni di ciascun lotto.
• Spessore del rivestimento:La misurazione non distruttiva della fluorescenza a raggi X viene eseguita sul 5% di ciascun lotto, mirando a uno spessore totale di 8-15 μm.
• Test di estrazione:Prove distruttive vengono condotte su una macchina di prova universale per ogni lotto di produzione, con valori registrati di resistenza alla trazione superiori a 1100 N/mm².

Tutti i registri delle ispezioni vengono conservati digitalmente con tracciabilità specifica del lotto, consentendo l'analisi delle cause principali in caso di richieste di prestazioni sul campo. Questo livello di documentazione è standard per gli elementi di fissaggio di tipo edile utilizzati in applicazioni portanti.

Scenari applicativi e usi strutturali

Questo prodotto è ampiamente indicato per connessioni in cui elementi o dispositivi in ​​acciaio sono fissati a substrati in calcestruzzo o muratura. La testa della rondella esagonale offre un'ampia area di bloccaggio, riducendo il rischio di sfilamento nei materiali più morbidi.

• Ancoraggio davanzale:Fissa i profili in alluminio o PVC ai davanzali in cemento con finitura a filo, utilizzando la testa della rondella per distribuire il carico su un'ampia area.
• Corrimano interni ed esterni:Fornisce un fissaggio sicuro di corrimano in acciaio o legno alle pareti di cemento, soddisfacendo i requisiti di carico di sicurezza senza la necessità di grandi ancoraggi ad espansione.
• Telai delle porte in acciaio:Fissa i telai metallici a substrati di pavimenti o pareti in cemento; la testa esagonale consente un facile serraggio con una presa o una chiave standard.
• Scossalina e rivestimento dei giunti:Utilizzato per fissare scossaline metalliche o rivestimenti esterni alle pareti in muratura; il rivestimento Ruspert previene la corrosione all'interfaccia tra metalli diversi.
• Montaggio dell'attrezzatura:Fissa quadri elettrici, staffe HVAC e apparecchi di illuminazione a soffitti o pareti in cemento dove è richiesta resistenza alle vibrazioni.
• Lavori temporanei:La natura rimovibile della vite consente di allestire allestimenti e impalcature che possono essere smontati senza danneggiare il substrato.

In ogni caso, l'attrezzatura riduce la complessità dell'installazione rispetto ai bulloni ad espansione, poiché elimina la necessità di strumenti di regolazione o chiavi a coppia limitata necessarie per gli ancoraggi a cuneo.

Imballaggio e logistica della catena di fornitura

Il fornitore fornisce soluzioni di imballaggio flessibili adatte alle dimensioni dei progetti di costruzione, dalle consegne in piccoli siti alle spedizioni in container di grandi dimensioni per la distribuzione internazionale.

• Imballaggio in scatola piccola:Cartoni stampati personalizzati contenenti 50, 100 o 200 pezzi, adatti per la distribuzione al dettaglio o per ordini di kit specifici per il sito.
• Imballaggio sfuso:Cartoni ondulati pesanti o sacchi in tessuto PP rinforzato, pallettizzati con pellicola estensibile ed etichettati con dimensioni, quantità e codice lotto.
• Cartoni di legno:Disponibile per spedizioni di esportazione che richiedono protezione meccanica aggiuntiva durante il trasporto marittimo.
• Quantità minima d'ordine:1000 chilogrammi per singolo diametro. Un container standard da 20 piedi può ospitare un mix fino a 25 diverse dimensioni e combinazioni testa/trasmissione.
• Tempi di consegna:La produzione standard avviene in 20–25 giorni dalla conferma dell'ordine, con opzioni accelerate disponibili per programmi di costruzione urgenti.

La capacità produttiva mensile di 1.200 tonnellate garantisce un approvvigionamento stabile anche per progetti infrastrutturali su larga scala. Tutti i pallet sono progettati per la movimentazione con carrelli elevatori e sono impilabili per un caricamento efficiente dei container.

Domande frequenti

Cosa rende il design della punta diamantata diverso da una punta standard?
La punta diamantata ha una geometria sfaccettata che centra la vite nel foro preforato, riducendo la camminata o lo slittamento durante l'innesto iniziale. Ciò è particolarmente importante quando si lavora su calcestruzzo indurito dove il posizionamento preciso del foro è fondamentale. La punta inoltre sposta la polvere invece di spingerla sul fondo del foro, migliorando l'impegno della filettatura.

In che modo la testa esagonale della rondella migliora l'affidabilità dell'installazione?
La testa della rondella esagonale combina un attacco esagonale per l'applicazione della coppia con una rondella integrale che distribuisce la pressione di serraggio su un'area più ampia. Ciò impedisce alla testa di incastrarsi in materiali morbidi e riduce il rischio di allentamento in caso di vibrazioni. La lavatrice funge anche da superficie portante integrata, eliminando la necessità di rondelle separate.

Questo prodotto può essere utilizzato in ambienti esterni ed esposti?
Sì, il rivestimento Ruspert blu è specificamente formulato per uso esterno. Con una resistenza da 500 a 1500 ore alla nebbia salina, funziona bene nelle zone costiere, nelle aree industriali e nelle regioni con cicli di gelo-disgelo. Per condizioni estreme, è possibile specificare Ruspert bianco o rivestimenti alternativi.

È sempre necessaria la preforatura o è possibile eseguire la foratura automatica?
La preforatura è obbligatoria. Questa attrezzatura non è dotata di punta autoperforante; si basa su un foro pilota per guidare la punta di diamante e il filo alto-basso. Tentare di azionarlo senza preforare comporterà danni alla filettatura o guasti al prodotto. Il diametro del foro deve corrispondere esattamente al diametro della vite per una resistenza di tenuta ottimale.

Qual è l'intervallo di temperature di servizio per questa apparecchiatura?
L'acciaio C1022A mantiene le proprietà meccaniche tra -40°C e +80°C. Il rivestimento Ruspert è stabile fino a 120°C senza degradazione. Per applicazioni superiori a 80°C, consultare il team tecnico per opzioni di rivestimento o materiali alternativi.

La vite può essere rimossa e riutilizzata?
Per applicazioni temporanee, la vite può essere rimossa e reinstallata purché le filettature rimangano intatte. Tuttavia, la forza di tenuta potrebbe ridursi durante la reinstallazione perché i tagli filettati sono già formati nel calcestruzzo. Per i collegamenti strutturali permanenti si consiglia la sostituzione.

Vantaggi produttivi e affidabilità operativa

L'ecosistema di produzione della fabbrica offre vantaggi distinti in termini di coerenza della qualità, affidabilità di consegna e supporto tecnico per la vite per calcestruzzo a testa esagonale con rondella per connessione in acciaio e calcestruzzo.

• Filiera produttiva integrata:Tutte le operazioni critiche (trafilatura, ricalcatura a freddo, rullatura dei fili, trattamento termico e rivestimento) vengono eseguite internamente. Ciò elimina i colli di bottiglia della catena di fornitura e garantisce il pieno controllo del processo.
• Certificazione ISO 9001:2015:Il sistema di gestione della qualità viene sottoposto annualmente a un audit esterno che copre tutti gli aspetti, dalla selezione dei fornitori alla spedizione finale. La documentazione viene mantenuta per la tracciabilità in tutte le fasi di produzione.
• Supporto tecnico ingegneristico:Il team interno fornisce consigli sul dimensionamento dei fori, sulle impostazioni della coppia e sulla compatibilità dei materiali. Questo servizio è disponibile sia per specifiche standard che personalizzate.
• Produzione in lotti flessibile:Con oltre 350 set di macchine e una produzione mensile di 1.200 tonnellate, il fornitore può soddisfare sia ordini di stock standard che requisiti personalizzati (lunghezze speciali, stili di testa, rivestimenti).
• Conformità globale:I prodotti soddisfano gli standard ANSI e DIN pertinenti, con rapporti di prova disponibili su richiesta. Il fornitore ha esperienza nell'esportazione in Europa, nelle Americhe, nel Medio Oriente, in Africa e nel Sud-Est asiatico.

Questa combinazione di produzione interna, controlli di qualità certificati e supporto tecnico reattivo rende il fornitore una fonte affidabile di elementi di fissaggio per l'edilizia in applicazioni strutturali impegnative.
